Divisória articulada acústica

Painéis acústicos suspensos em um trilho superior. Fechados, dividem o ambiente. Recolhidos, devolvem o espaço inteiro.

Ambientes

Na página

Obra em destaque

Rio Grande do Sul RodOil A mesma parede, fechada e sendo recolhida. Ver a obra

Divisória articulada acústica sob medida. Um ambiente ou dois, quando a ocasião pedir.

Painéis acústicos suspensos em um trilho superior. Fechados, dividem o ambiente. Recolhidos, devolvem o espaço inteiro. Projeto sob medida e instalação com equipe própria, em todo o Brasil.

Falar sobre o meu projeto Ver obras entregues

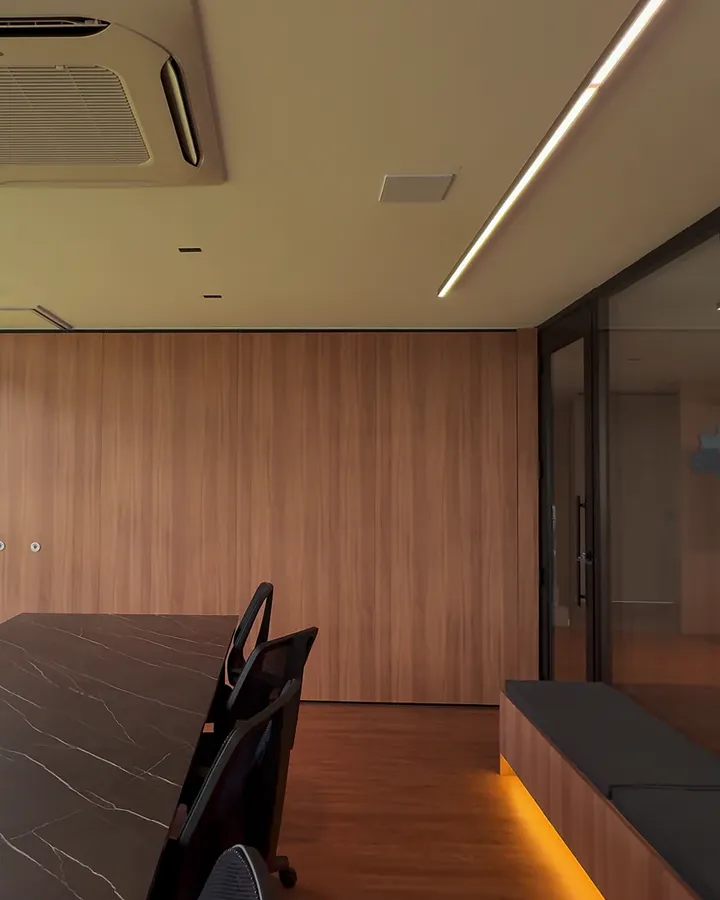

Divisória articulada acústica fechada numa sala de reunião Obra entregue
A parede sendo fechada, painel por painel.

Obras entregues para

  • RodOil
  • ThyssenKrupp Elevadores
  • SEFAZ Bahia
  • Tex Shipping
  • Iate Marine
  • Lion Investimentos
  • Monetali
  • Self Engenharia

Painel por painel

Características da divisória articulada acústica

Divisória articulada acústica fechada numa sala de reunião
  • Sob medida Altura e vão definidos pelo projeto de cada ambiente.
  • Sem trilho no piso Todo o sistema fica no alto. O piso continua inteiro, com a parede aberta ou fechada.
  • Uma pessoa opera Acionamento manual, painel por painel.
  • Instalação com equipe própria Técnicos da Modularo, em qualquer estado. A montagem não é terceirizada.
  • Obras entregues Em seis estados, do Rio Grande do Sul ao Rio Grande do Norte.

Por ambiente

Quatro usos. Quatro problemas acústicos diferentes.

Em nenhum deles a parede fica abrindo e fechando o dia inteiro. Ela entra nas ocasiões em que o espaço precisa mudar de tamanho: a reunião geral, o evento, o treinamento. O que muda de um ambiente para outro é o problema que ela precisa resolver quando está fechada.

Salas de reunião

O critério não é se dá para ouvir. É se dá para entender.

Corte esquemáticoSem escala
Corte de duas salas separadas pela divisória. A fala de uma sala para na divisória, mas sobe pelo forro, atravessa o vão acima dele e desce na sala ao lado.
  • Divisória
  • Caminho do som
  • Onde o som escapa

Em sala de reunião o problema não é volume, é inteligibilidade. Saber que existe uma conversa do outro lado é tolerável; entender as palavras não é.

E a falha quase nunca está na divisória: o som sobe pelo forro, desce pelo piso elevado ou passa pelo duto de ar que atravessa as duas salas. Uma parede impecável instalada sob um forro contínuo entrega o desempenho do forro, não o dela.

Quando a parede fechaSalas separadas no dia a dia, que viram um espaço só para a reunião geral, a apresentação da gerência ou um treinamento.

Auditórios

A fala tem que chegar inteira nas duas metades.

Planta esquemáticaSem escala
Planta de um auditório dividido em dois. Em cada metade, a voz sai do palco, bate na divisória, que virou a parede de fundo, e volta para a plateia.
  • Divisória
  • Voz do palco
  • Reflexão na divisória

Dividir um auditório cria dois problemas ao mesmo tempo, e só um deles é isolamento. Fechada, a divisória vira a parede de fundo de cada meia sala e devolve para a plateia a voz que veio do palco, com atraso.

O critério deixa de ser só quanto som ficou retido e passa a ser se a palavra continua compreensível na última fileira. As duas exigências caem sobre a mesma superfície, e puxam para lados opostos.

Quando a parede fechaQuando a programação tem atividades ao mesmo tempo e o auditório precisa virar salas menores.

Hotéis e espaços de eventos

O salão precisa virar dois antes do próximo evento.

Planta esquemáticaSem escala
Planta de um salão de eventos dividido em dois. O som grave do sistema de som de um lado se espalha em ondas longas e continua do outro lado da divisória, onde acontece outro evento.
  • Divisória
  • Grave do sistema de som
  • Mesas do outro evento

São dois problemas com donos diferentes. O comercial quer vender dois eventos no mesmo andar, e o que atravessa entre os salões não é a voz do palestrante: é o som grave da música e do sistema de som do outro lado.

O operacional precisa reconfigurar o salão entre um evento e outro, com a equipe da própria casa.

Quando a parede fechaQuando dois eventos acontecem ao mesmo tempo, ou quando o evento é menor que o salão.

Restaurantes

O ruído sobe com a ocupação, não com o volume da música.

Planta esquemáticaSem escala
Planta de um restaurante. No salão, cada mesa fala mais alto para ser ouvida e o ruído se soma. Um setor ao lado, fechado pela divisória, recebe um evento reservado.
  • Divisória
  • Conversa nas mesas
  • Evento reservado

O problema do salão é o próprio salão. Conforme a ocupação sobe, cada mesa levanta a voz para se ouvir acima das outras, e o salão inteiro sobe junto.

Quando um evento reservado divide o espaço com o público da casa, os dois ruídos se somam. Fechar o setor do evento separa as duas situações sem fechar o restaurante.

Quando a parede fechaEm eventos reservados.

Sala de reunião aberta, com a divisória articulada recolhida

Quando a ocasião pedir

Nenhum desses espaços compra parede. Compram o mesmo metro quadrado, servindo aos dois usos na ocasião em que cada um é preciso.

Falar sobre o meu projeto

Como funciona

Como a divisória articulada acústica funciona

Aberto, o ambiente é um. Fechado, são dois. O que precisa estar resolvido para isso funcionar bem fica acima do forro e na planta.

Vista frontal da divisória articulada acústica: trilho superior fixado na estrutura acima do forro, painéis suspensos no trilho, piso livre e o ponto de recolhimento dos painéis ao lado do vão.
Vista frontal · sem escala

Trilho só no alto

Os painéis ficam suspensos em um trilho superior. No piso não há trilho nem guia, e ele continua inteiro com a parede aberta ou fechada.

Em compensação, o peso de todos os painéis fica pendurado no trilho. Ele precisa ser fixado na estrutura, nunca no forro, e isso se resolve antes de o forro fechar. Por isso a definição do trilho entra no projeto antes do acabamento, e não durante a instalação.

Painel por painel

Para fechar, cada painel é conduzido pelo trilho até a posição e travado com uma chave de acionamento, que prende o painel no piso e no teto. Para abrir, o processo é o inverso. Uma pessoa consegue operar sozinha.

O recolhimento tem que estar no projeto

Painel recolhido continua ocupando espaço. Onde ele fica guardado é decisão de projeto, e o trilho precisa ser desenhado para levar os painéis até lá.

Resolvido cedo, some do ambiente. Resolvido no canteiro, vira o painel encostado no canto que o cliente contorna todo dia.

Sob medida para o vão

Altura, largura e ponto de recolhimento são definidos a partir do ambiente, não escolhidos em uma tabela de medidas fixas.

Acabamentos

Amostras ilustrativas

  • Laminado melamínico (BP) Mais usado O mais usado. Durável, fácil de limpar, com ampla gama de cores e texturas: madeira, liso, concreto.
  • Tecido Comum em auditórios e salas de convenção. Ajuda na absorção acústica da superfície e pode ser removível para troca.
  • Laminado de alta pressão (fórmica) Resistente a impacto, para ambientes de uso intenso.
  • Lâmina de madeira natural Acabamento premium, usado em salas de diretoria e espaços de eventos.
  • Quadro branco Face em superfície de escrita, usada em universidades, centros de treinamento e escolas.

Portfólio

Obras entregues, do Rio Grande do Sul ao Rio Grande do Norte

Divisórias articuladas acústicas projetadas, produzidas e instaladas pela Modularo, com equipe própria, em seis estados.

Obra da RodOil: divisória articulada acústica fechada ao longo da sala Fechada
A mesma parede, fechada e sendo recolhida.

Obra em destaque

RodOil

Estado
Rio Grande do Sul
Instalação
Equipe própria da Modularo
Falar sobre o meu projeto

Obras em diferentes estados

Instalação com equipe própria em todos eles

Mapa do Brasil com os estados que já receberam obras da Modularo em destaque: Rio Grande do Norte, Bahia, São Paulo, Paraná, Santa Catarina, Rio Grande do Sul.

  • RNRio Grande do Norte

    Self Engenharia

  • BABahia

    SEFAZ

  • SPSão Paulo

    ThyssenKrupp Elevadores

  • PRParaná

    Lion Investimentos · Monetali

  • SCSanta Catarina

    Tex Shipping · Iate Marine

  • RSRio Grande do Sul

    RodOil

Processo

Do projeto à parede instalada

Falar sobre o meu projeto
  1. Etapa 01

    O projeto chega especificado

    Na maior parte dos casos a divisória já vem especificada no projeto. A Modularo orça a partir do que está lá: vão, altura, acabamento e uso do ambiente.

  2. Etapa 02

    Se ainda não estiver especificada, a Modularo ajuda a especificar

    Quando o projeto ainda não traz a divisória definida, o time técnico levanta o que falta para fechar o orçamento e indica o que precisa ser considerado no ambiente.

  3. Etapa 03

    Produção sob medida

    Cada parede é produzida para o vão daquele ambiente.

  4. Etapa 04

    Instalação com equipe própria

    A montagem é feita por técnicos da própria Modularo, em qualquer estado. A instalação não é terceirizada.

Dúvidas

Perguntas frequentes

A sua pergunta não está aqui?

Mande pelo WhatsApp, com a cidade da obra e o que já está definido no projeto.

Perguntar no WhatsApp
Precisa de trilho no piso?

Não. Todo o sistema fica no trilho superior, e o piso continua inteiro com a parede aberta ou fechada.

Como a parede é aberta e fechada?

Manualmente, painel por painel, e uma pessoa consegue fazer sozinha. Cada painel corre pelo trilho superior até a posição e é travado com uma chave de acionamento, que o prende no piso e no teto. Para recolher, o processo é o inverso.

Qual a altura máxima e o vão máximo?

O limite não depende só do painel. Numa divisória articulada, o peso inteiro vai para o trilho superior, então o que dá para executar depende também da estrutura que recebe esse trilho: laje, viga ou estrutura metálica, e como ela foi dimensionada.

Por isso a primeira pergunta não é “qual a altura máxima”, e sim o que existe acima do vão. Com o corte do projeto em mãos, a resposta vem para o seu caso, e não como uma faixa genérica.

Qual o prazo, do pedido à instalação?

O prazo é informado na proposta, depois de conhecer o vão e o cronograma da obra. O que mexe nele: a metragem, a altura do vão, o acabamento e a data em que a estrutura acima do vão fica pronta. Esse último é o que mais costuma atrasar, e não depende de quem fornece a divisória.

O que a obra precisa ter pronto para a instalação?
  • Estrutura acima do vão preparada para receber o peso do trilho
  • Lugar dos painéis recolhidos previsto na planta
  • Forro executado depois do trilho, ou com a abertura para ele já prevista
  • Piso nivelado ao longo de todo o vão

Obra que recebe a instalação com esses quatro pontos resolvidos evita retrabalho e atraso.

Vocês atendem fora do Paraná e de Santa Catarina?

Sim. A Modularo já entregou obras em seis estados, do Rio Grande do Sul ao Rio Grande do Norte, e a instalação é feita por equipe própria, não por instalador terceirizado.

Não existe metragem mínima. O frete e o deslocamento da equipe são calculados à parte e apresentados junto com o orçamento.

O que eu preciso mandar para receber uma proposta?
  • Largura e pé-direito do vão
  • Planta ou croqui do ambiente, ou a especificação, se o projeto já tiver
  • As ocasiões em que a parede vai ser fechada
  • Onde os painéis podem ficar recolhidos
  • Cidade da obra

Com isso a conversa já começa pelo WhatsApp.

Qual a diferença para as divisórias de vidro da Modularo?

Função diferente, decisão diferente. A divisória de vidro divide um espaço que já foi decidido: o layout é permanente. A articulada acústica é para o espaço que muda de configuração nas ocasiões em que precisa, e o argumento é o isolamento entre os dois lados.

O inverso também vale: se o ambiente não vai mudar de configuração, a articulada é dinheiro parado no orçamento da obra, e a divisória de vidro resolve melhor.

Divisória de vidro Elegance em corredor de escritório Elegance

Divisórias de vidro

Seu projeto também tem divisórias de vidro?

A Modularo também fabrica e instala divisórias de vidro e alumínio para escritórios, salas de reunião e diretoria. As duas frentes do projeto podem começar na mesma conversa.

  • Elegance Vidro único, para ambientes amplos e integrados, com luz natural.
  • Privacy Vidro duplo com persiana integrada, para privacidade visual e conforto acústico.
  • Vidro temperado
  • Garantia de 5 anos
  • Fabricação e instalação próprias
Falar sobre divisórias de vidro Conhecer as linhas de vidro

Falar com a Modularo

Especificação ou orçamento

Quem está especificando precisa tirar dúvida de projeto. Quem já tem o vão medido precisa de preço. São duas conversas diferentes, e você escolhe qual começar.

As duas conversas abrem no WhatsApp da Modularo.
